sumida电感|功率电感应该如何选型?

发布时间:2023-03-09 16:46:24点击量:0

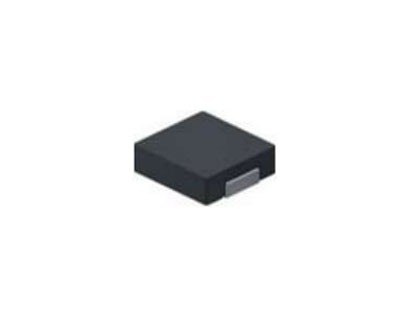

功率电感也被称为绕线电感,由漆包线、纱包线等绝缘导线绕制而成的电磁感应元件。功率电感具有优异的耐候性,可用于单片机、电脑主板、显卡等长时间工作的设备。普通功率电感只能作为滤波电路,DC-DC模块等,这导致功率电感不知道如何选型,下面由sumida电感介绍一下


功率电感选型注意事项:


1、电感值


理论输出电流之最小值和最大值的差异,也就是所谓的涟波,涟波越小输出电流越稳定。这样可以有较高的转换效率和更低的EMI干扰。同时,电感值越大,纹波越小。但如果电感值过大,会使负载端的瞬时响应变慢,输出电流也不能实时与交换周期同步变化,所以需要选择一个合适的电感值,而不能盲目增大。

2、频率

因为线圈之间会有寄生电容,会与其电感产生并联谐振,所以会有自振频率(SRF),而且SRF和EPC有关,所以EPC越小越好,可以保证电感性的频率范围更广。而SRF至少需要DC-DC 变压器十切换频率,例如,切换频率为1.2MHz,SRF至少需要12MHZ。因此,功率电感的下部应挖空无金属,以避免产生额外的EPC,致使电感性的频率范围缩减。


3、额定电流


当流经电流过大,电感值会下降,电感值下降30%之流经电流,可以定义为饱和电流,此时也可以说功率电感进入饱和状态,相当于一根导线,几乎没有稳定电流的作用,其涟波会变得非常大,所以饱和电流是判断功率电感线性度的指标,当然越大越好,一般至少需为流经电流之1.3倍。

4、电阻、屏蔽罩


每个物体都有它的内阻DCR,电感也不例外,所以根据P=I*I*R,会消耗大量电流(都转换成热能),导致转换效率下降,所以DCR越小越好。但如果电感值过大,不仅会使负载端的瞬时响应变慢,还会因绕线圈数的增加而增加DCR,因此需要选择合适的电阻值。而带屏蔽罩的功率电感,DCR较小,可以防止EMI,避免与相邻金属耦合。



以上关于“功率电感选型的方法”就到就介绍到这里,更多信息请咨询sumida官网
